核電實保圍欄

核電圍欄

核電圍欄又稱核電實保圍欄、核電站實體保護圍欄、核電站分為控制區、保護區、

要害區三個區域。

且根據防護區域的安全級別不同，應用的防護圍欄形式也有所不同。

1、控制區,核電站控制區圍欄采用單向支臂圍欄。

端柱、角柱、加強柱：采用Q235B級鋼，規格為80*80*3mm長度3.45米，預埋0.9米，柱間距為2.5米，

立柱上焊接六個固定件，用于固定系緊鋼絲，固定件間距為50cm，采用雙涂層防腐工藝，內涂層為金

屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于0.8mm

中間柱：采用Q235B級鋼，規格為90*50*3mm長度3.45米，預埋0.9米，柱間距為2.5米，立柱上焊接六

個固定件，用于固定系緊鋼絲，固定件間距為50cm，采用雙涂層防腐工藝，內涂層為金屬層，平均鋅

層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于0.8mm

斜撐：采用Q235B級鋼，規格為L50*5mm長度2.7米，與立柱夾角為30°，安裝于網片內側，通過連接件

用螺栓連接，內涂層為金屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于0.8mm

網片：編織網采用低碳鋼絲，鋼絲直徑4.0mm，抗拉強度大于500MPa，金屬鍍層不低于60g/㎡，聚酯粉

末涂層厚度大于0.076mm，網孔50*50mm，網片高度2.5米，底部彎曲，頂部垂直分開，端部咬合在一起

，網片上由六根系緊鋼絲與網片用不銹鋼夾固定，固定間距30cm，系緊鋼絲采用包塑φ4mm低碳鋼絲底

部張力鋼絲傳入防腐鋼銷，鋼銷固定混凝土或路面上，每兩根立柱之間用兩個鋼銷，鋼銷間距1米

懸臂支架：每根立柱頂部加裝單向懸臂支架，采用熱軋H型鋼切割成T型，T型鋼規格為50*50*5*7mm，

與立柱垂直夾角45°（拐角柱夾角為55°）長度為80cm（100cm），T型鋼與立柱采用插槽式加螺栓固定，

采用雙涂層防腐工藝，內涂層為金屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于

0.8mm，每條T型鋼有5條刺鋼絲，鋼絲間距15cm，垂直方向系緊，采用專用不銹鋼夾固定在T型鋼上

刺鋼絲：鋼絲直徑2.5mm，刺絲直徑2.0mm，刺長16mm，刺距76mm，刺線繞股線不少于1.5圈，鋼絲上

鋅量240g/㎡（每條T型鋼有5條刺鋼絲）

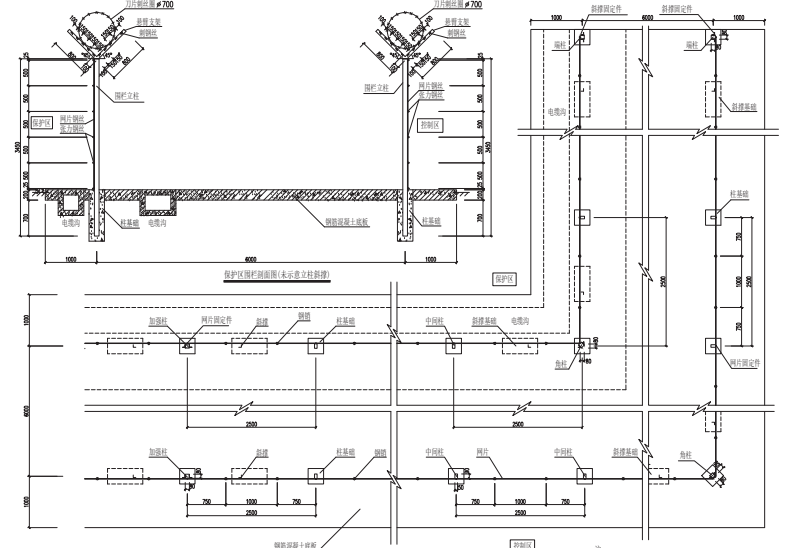

2、控制區圍欄、核電站控制區圍欄采用雙支臂圍欄，加裝刀片刺籠。

端柱、角柱、加強柱：采用Q235B級鋼，規格為80*80*3mm長度3.45米，預埋0.9米，柱間距為2.5米，

立柱上焊接六個固定件，用于固定系緊鋼絲，固定件間距為50cm，采用雙涂層防腐工藝，內涂層為金

屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于0.8mm

中間柱：采用Q235B級鋼，規格為90*50*3mm長度3.45米，預埋0.9米，柱間距為2.5米，立柱上焊接

六個固定件，用于固定系緊鋼絲，固定件間距為50cm，采用雙涂層防腐工藝，內涂層為金屬層，平

均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于0.8mm

斜撐：采用Q235B級鋼，規格為L50*5mm長度2.7米，與立柱夾角為30°，安裝于網片內側，通過連

接件用螺栓連接，內涂層為金屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小

于0.8mm

網片：編織網采用低碳鋼絲，鋼絲直徑4.0mm，抗拉強度大于500MPa，金屬鍍層不低于60g/㎡，

聚酯粉末涂層厚度大于0.076mm，網孔50*50mm，網片高度2.5米，底部彎曲，頂部垂直分開，端部

咬合在一起，網片上由六根系緊鋼絲與網片用不銹鋼夾固定，固定間距30cm，系緊鋼絲采用包

塑φ4mm低碳鋼絲底部張力鋼絲傳入防腐鋼銷，鋼銷固定混凝土或路面上，每兩根立柱之間用兩

個鋼銷，鋼銷間距1米

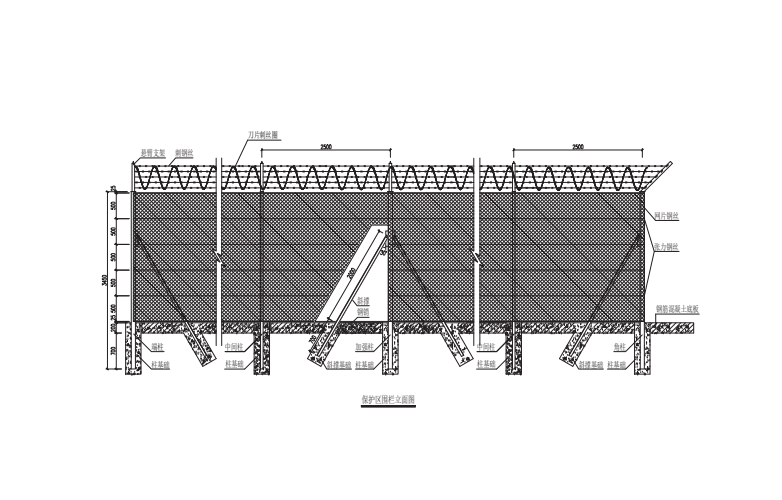

懸臂支架：每根立柱頂部加裝雙向懸臂支架（V型），采用熱軋H型鋼切割成T型，T型鋼規格

為50*50*5*7mm，與立柱垂直夾角45°（拐角柱夾角為55°）長度為80cm（100cm），T型鋼與

立柱采用插槽式加螺栓固定，采用雙涂層防腐工藝，內涂層為金屬層，平均鋅層不小于280g/㎡，

外層為聚酯粉末涂層，厚度不小于0.8mm，每條T型鋼有5條刺鋼絲，鋼絲間距15cm，垂直方向系

緊，采用專用不銹鋼夾固定在T型鋼上

刺鋼絲：鋼絲直徑2.5mm，刺絲直徑2.0mm，刺長16mm，刺距76mm，刺線繞股線不少于1.5圈，

鋼絲上鋅量240g/㎡

刀片刺圈：刀片刺圈為雙螺旋刀片刺圈，刺圈直徑0.7米，螺旋間距0.6米，內鋼絲直徑3.0mm，

平均鍍鋅層不小于250g/㎡，外包不銹鋼刀片，刀片厚度0.6mm，刀長22mm，刀寬15mm，刀片間距34mm

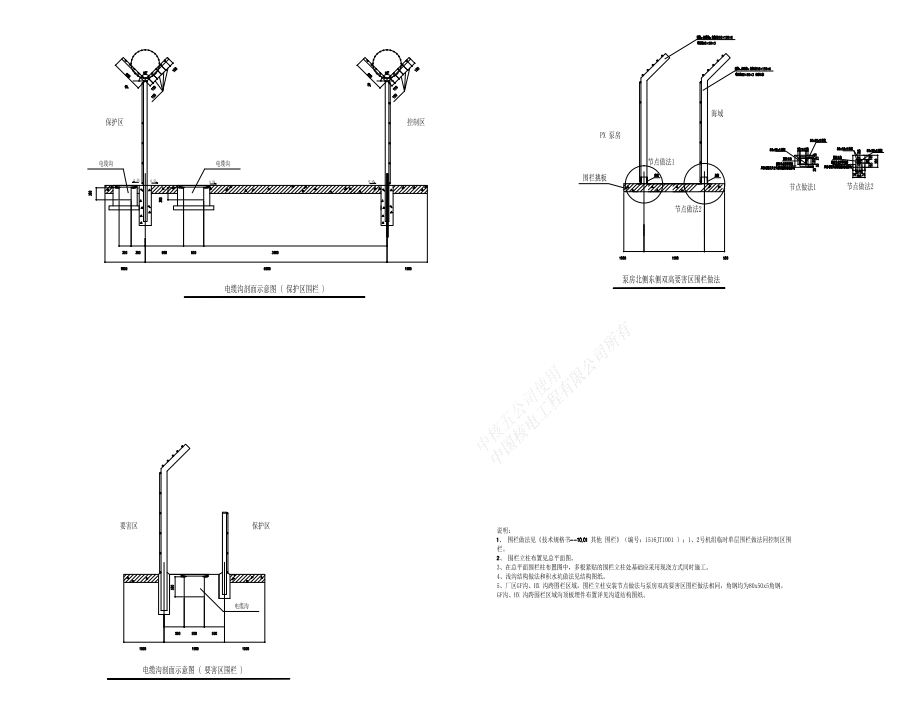

3、要害區、核電站要害區圍欄采用雙層圍欄。

端柱、角柱、加強柱：采用Q235B級鋼，規格為150*150*6mm長度3.45米，預埋0.9米，柱間距

為2米，立柱上焊接六個固定件，用于固定系緊鋼絲，固定件間距為50cm，立柱頂部用鋼板焊死

，采用雙涂層防腐工藝，內涂層為金屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚

度不小于0.8mm

中間柱：采用Q235B級鋼，規格為90*50*3mm長度3.45米，預埋0.9米，柱間距為2.5米，立柱上

焊接六個固定件，用于固定系緊鋼絲，固定件間距為50cm，采用雙涂層防腐工藝，內涂層為金

屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚度不小于0.8mm

斜撐：采用Q235B級鋼，規格為L70*6mm長度2.7米，與立柱夾角為30°，安裝于網片內側，通

過連接件用螺栓連接，內涂層為金屬層，平均鋅層不小于280g/㎡，外層為聚酯粉末涂層，厚

度不小于0.8mm

延伸臂：每根立柱頂部向外彎曲，彎曲規格與立柱一直，端柱、角柱、加強柱與垂直方向夾

角為45°長度為80cm，拐角柱與垂直方向夾角為55°，長度為100cm，每根延伸臂焊接五個

刺繩鉤，間距為15cm，防腐要求與立柱一致，內涂層為金屬層，平均鋅層不小于280g/㎡，

外層為聚酯粉末涂層，厚度不小于0.8mm

網片：編織網采用低碳鋼絲，鋼絲直徑4.0mm，抗拉強度大于500MPa，金屬鍍層不低于60g/㎡，

聚酯粉末涂層厚度大于0.076mm，網孔50*50mm，網片高度2.5米，底部彎曲，頂部垂直分開，

端部咬合在一起，網片上由六根系緊鋼絲與網片用不銹鋼夾固定，固定間距30cm，系緊鋼絲

采用包塑φ4mm低碳鋼絲底部張力鋼絲傳入防腐鋼銷，鋼銷固定混凝土或路面上，每兩根立

柱之間用兩個鋼銷，鋼銷間距1米

思固爾圍欄從事區域安全防護行業15年，具有豐富的核電圍欄生產經驗。
